項 目

規 格

基

本

功

能

較高頻率

矢量控制：0～500Hz 、V/F控制： 0～500Hz

載波頻率

0.8kHz～12kHz                 可根據負載特性，自動調整載波頻率。

輸入頻率分辨率

數字設定：0.01Hz 、模擬設定：較高頻率×0.025%

控制方式

開環矢量控制（SVC）、閉環矢量控制（FVC）、 V/F控制

啟動轉矩

G型機：0.5Hz/150%（SVC）、0Hz/180%（FVC）； P型機：0.5Hz/100%

調速范圍

1：100 （SVC）

1：1000 （FVC）

穩速精度

±0.5%（SVC）

±0.02%（FVC）

轉矩控制精度

±5%（FVC）

  過載能力

G型機：150%額定電流60s、180%額定電流3s；

P型機：120%額定電流60s、150%額定電流3s

轉矩提升

自動轉矩提升；手動轉矩提升0.1%~30.0%

V/F曲線

三種方式：直線型、多點型、N次方型V/F曲線

（1.2次方、1.4次方、1.6次方、1.8次方、2次方）

加減速曲線

直線或S曲線加減速方式。 四種加減速時間，加減速時間范圍0.0~6500.0s

直流制動

直流制動頻率：0.00Hz~ZUI大頻率 、制動時間：0.0s~36.0s 制動、動作電流值：0.0%~100.0%

點動控制

點動頻率范圍：0.00Hz~50.00Hz、點動加減速時間0.0s~6500.0s。

簡易PLC、多段速運行

通過內置PLC或控制端子實現較多16段速運行

內置PID

可方便實現過程控制閉環控制系統

自動電壓調整（AVR）

當電網電壓變化時，能自動保持輸出電壓恒定

過壓過流失速控制

對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘

快速限流功能

大限度減小過流故障，保護變頻器正常運行

轉矩限定與控制

“挖土機”特性，對運行期間轉矩自動限制， 防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制

個

性

化

功

能

出色的性能

以高性能的電流矢量控制技術提升異步電機性能

瞬停不停

瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行

快速限流

避免變頻器頻繁的出現過流故障

定時控制功能

定時控制功能：設定時間范圍0.0Min～6500.0Min

命令源

操作面板給定、控制端子給定、串行通訊口給定。 可通過多種方式切換

頻率源/輔助頻率源

數字給定、模擬電壓給定、模擬電流給定、 脈沖給定、串行口給定。可通過多種方式切換

運

行

輸入端子

5個數字輸入端子，其中1個支持較高100kHz的高速脈沖輸入（選配）；

2個模擬量輸入端子；AI2支持0～10V電壓輸入；AI1支持0～10V電壓輸入或0～20mA電流輸入

輸出端子

1個高速脈沖輸出端子（可選為開路集電極式）， 支持0~100kHz的方波信號輸出（選配）；1個繼電器輸出端子；1個模擬輸出端子，支持0~20mA電流輸出

顯

示

與

鍵

盤

LED顯示

顯示參數

按鍵鎖定和功能選擇

實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍， 以防止誤操作

保護功能

上電電機短路檢測、輸出缺相保護、過流保護、過壓保護、 欠壓保護、

過熱保護、過載保護等

環

境

使用場所

室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油 霧、水蒸汽、滴水或鹽份等

海拔高度

低于1000m，高于1000m降額使用，每升高100m，額定輸出電流減少1%

環境溫度

－10℃~＋40℃（環境溫度在40℃~50℃，請降額使用）

濕度

小于95%RH，無水珠凝結

液晶操作面板

LCD顯示和操作鍵盤；可參數拷貝（選配）

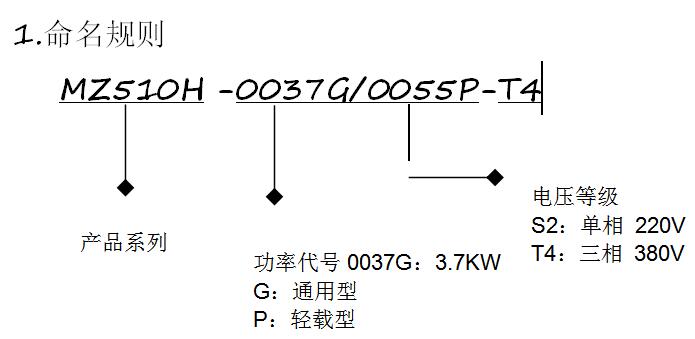

變頻器型號

電源容量KVA

輸入電流A

輸出電流A

適配電機KW

單相電源：220V，50/60Hz

MZ510H-0004G-S2

1.0

5.4

2.3

0.4

MZ510H-0007G-S2

1.5

8.2

4.0

0.75

MZ510H-0015G-S2

3.0

14.0

7.0

1.5

MZ510H-0022G-S2

4.0

23.0

9.6

2.2

三相電源：380V，50/60Hz

MZ510H-0007G-T4

1.5

3.4

2.1

0.75

MZ510H-0015G-T4

3.0

5.0

3.8

1.5

MZ510H-0022G-T4

4.0

5.8

5.1

2.2

MZ510H-0037G/0055P-T4

5.9

10.5

9.0

3.7

MZ510H-0055G/0075P-T4

8.9

14.6

13.0

5.5
